Коммерческое предложение
Устройство забора с применением солнцезащитных ламелей высотой 4,5 м
Представляем Вашему вниманию коммерческое предложение на создание уникальной конструкции забора на частном загородном участке и по индивидуальным требованиям.
Детали конструкции
Кликните на ярлык, чтобы узнать подробнее о составе конструкции.
Свая металлическая винтовая СВСН- диаметром 133мм, вворачивается на глубину 2200-2400 мм. Обрабатывается специализированными красками-мастиками.
Основная стойка - двутавр 150х120х10. Все соединения болтовые, сварочные работы не предусмотрены.
Промежуточная стойка, труба профильная 100х100х4. Весь металлический каркас обрабатывается в 2 этапа: цинкосодержащее грунтование и порошково-полимерное покрытие.

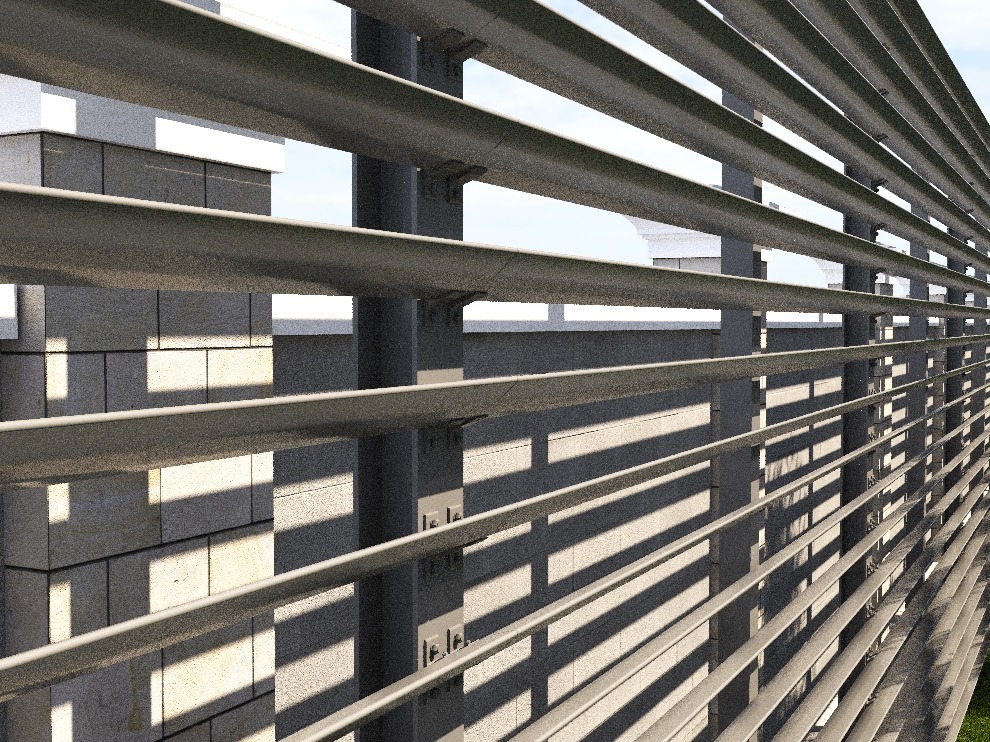

Солнцезащитные ламели из алюминиевых профилей.
Весь применяемый крепеж из нержавеющей стали.
Независимая металлоконструкция
В связи с тем, что конструкция существующего забора не способна нести передаваемые нагрузки дополнительной конструкции, предлагаем параллельно существующему забору, отступив 500 мм во внутрь, создать еще одну, самостоятельную нитку металлической конструкции забора, которая не будет связана с существующим. Данная конструкция представляет собой:
1. Металлические винтовые сваи ввинчиваются ниже глубины промерзания, 2200-2400 мм от поверхности грунта. Во внутрь них заливается бетон. Ось свай совпадает с осью каждого столба забора.
2. К сваи, с помощью кронштейна, специально созданный для данной конструкции (Регулируемый), устанавливается несущая стойка, изготовленная из двутавра.
3. После того, как все стойки будут установлены, они связываются между собой балками снизу и сверху, из профильной трубы 100х100х4.
4. По верх собранного металлокаркаса устанавливаются ламели.
Все элементы, входящие в состав конструкции забора изготавливаются в заводских условиях, на объекте производится "болтовая" сборка. Сваривание и подкрашивание на объекте не допускается.
1. Металлические винтовые сваи ввинчиваются ниже глубины промерзания, 2200-2400 мм от поверхности грунта. Во внутрь них заливается бетон. Ось свай совпадает с осью каждого столба забора.
2. К сваи, с помощью кронштейна, специально созданный для данной конструкции (Регулируемый), устанавливается несущая стойка, изготовленная из двутавра.
3. После того, как все стойки будут установлены, они связываются между собой балками снизу и сверху, из профильной трубы 100х100х4.
4. По верх собранного металлокаркаса устанавливаются ламели.
Все элементы, входящие в состав конструкции забора изготавливаются в заводских условиях, на объекте производится "болтовая" сборка. Сваривание и подкрашивание на объекте не допускается.
Цвет конструкции забора: Ral 7004
Материал покрытия металлоконструкций: Цинкосодержащие грунты, Полимерные составы
Материал несущего металлокаркаса: Сталь
Материал солнцезащитных ламелей: Алюминиевые профили специального назначения
Метизы: Нержавеющая сталь
Материал покрытия металлоконструкций: Цинкосодержащие грунты, Полимерные составы
Материал несущего металлокаркаса: Сталь
Материал солнцезащитных ламелей: Алюминиевые профили специального назначения
Метизы: Нержавеющая сталь
Стоимость
- сторона от ТЦ "Барвиха Luxury Village" - 17 секций
Проектирование
87 000,00 руб.
Изготовление металлокаркаса
2 432 626,56 руб.
Изготовление секций из солнцезащитных ламелей
4 316 670,00 руб.
Доставка
27 440,00 руб.
Монтаж металлоконструкции
123 760,00 руб.
Монтаж ламелей
158 412,80 руб.
Аренда спец. техники (мини кран)
62 720,00 руб.
Всего за весь объем работ:
4 795 458,19 руб.
Сроки
1
Проектирование
15 р. дней
2
Производство
40 р. дней
(после согласования проектной документации)
(после согласования проектной документации)
3
Монтаж
20 р. дней
(в случае если на территории жилого массива существуют временные рамки проведения шумных работ, то срок монтажа может увеличится на время приостановки данных работ)
(в случае если на территории жилого массива существуют временные рамки проведения шумных работ, то срок монтажа может увеличится на время приостановки данных работ)
